国产AV一区最新精品,国产精品无码无在线观看,毛片无码一区二区三区A片视频,国产精品人成A片一区二区

　　鋼球什么時候進行回火比較好

　　之前也說了加熱溫度和淬火溫度是影響鋼球質量的管件，這兩個掌握好了也就控制了鋼球的硬度。在熱處理中，淬火和回火相輔相成，具體鋼球什么時候進行回火比較好，我們來詳細的了解一番。

　　有人可能會說:反正都是回火，淬火后什么時候都可以回去。但在實際生產中并非如此。為了獲得良好的回火效果，不同材料和規(guī)格的鋼球在回火前的溫度是不同的。在這個問題上，我們用B2材料φ75mm鋼球做三個測試。

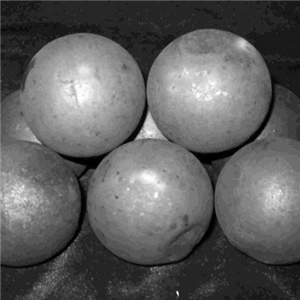

　　試驗1：將淬火鋼球空冷至室溫再回火，發(fā)現(xiàn)鋼球表面開裂。

　　試驗2：淬火鋼球立即回火，雖然鋼球表面沒有開裂，但芯片表面開裂。

　　試驗3：將淬火鋼球空冷至40℃~60℃后再回火，經檢測，鋼球及抽芯無開裂。

　　通過以上三個實驗，我們可以簡單地看到鋼球何時回火非常精致，回火晚，鋼球會開裂;回火早，雖然鋼球不開裂，但核心開裂。當然，不同材料和規(guī)格的鋼球選擇合理的回火點對其綜合機械性能和內部組織結構也有很大的影響。
